نظرة عامة
وحدة التوصيل الحلقي المعدنية المغلقة من نوع HXGN-12/24 (SF6) (المشار إليها فيما يلي باسم وحدة التوصيل الحلقي) هي جيل جديد من معدات الكهرباء عالية الجهد صممتها الشركة بشكل مستقل وطورتها، وذلك بالاستناد إلى تقنيات أجنبية متقدمة وبما يتوافق مع متطلبات كهرباء الريف وتجديد شبكة المدن في الصين. وتتوافق جميع مؤشرات الأداء الفني مع معايير IEC62271-200:2003 و GB3906.
تعتمد وحدة التوصيل الحلقي مفتاحًا رئيسيًا وآلية تشغيل ومكونات من نوع ABB الأصلي HAD/US SF6. ويُثبَّت جسم التبديل بعد معالجته بواسطة ماكينات CNC، ليصل إلى مستوى حماية IP3X، ويتضمن أقفالًا ميكانيكية موثوقة ووظائف مضادة للتشغيل الخاطئ. يتميز هذا المنتج بميزات هامة مثل صغر الحجم، وخفة الوزن، والمظهر الجذاب، وسهولة التشغيل، وطول عمر الخدمة، والمعلمات العالية، وعدم التلوث، وانخفاض الصيانة.
تناسب وحدة التوصيل الحلقي المعدنية المغلقة من نوع HXGN-12/24 (SF6) شبكات الطاقة التي تعمل بتردد 50 هرتز، وجهد 12/24 كيلوفولت، وتستخدم لاستقبال وتوزيع الطاقة الكهربائية. والمفتاح الرئيسي داخل التبديل هو مفتاح SF6.
مفتاح التبديل المعدني الثابت من النوع الصندوقي XGN15-12/24 (VS1) (المشار إليه فيما يلي باسم وحدة التوصيل الحلقي) هو مجموعة كاملة من معدات التوزيع لأنظمة إمداد الطاقة ثلاثية الطور ذات تردد 50 هرتز وجهد 12/24 كيلوفولت. يستخدم التبديل بشكل أساسي قواطع دوائر فراغية عالية الجهد داخلية، ويتم عزل التبديل بالكامل بالهواء. ويمكن تطبيقه على نطاق واسع في إنشاء وتجديد شبكات الطاقة الحضرية، وهو مناسب لأنظمة توزيع الطاقة في المؤسسات الصناعية والتعدينية، والمباني الشاهقة، والمجتمعات السكنية، والمستشفيات، والمدارس، والمتنزهات، إلخ، لغرض استقبال وتوزيع الطاقة الكهربائية. وهو مناسب لأتمتة توزيع الطاقة، وهو تبديل معدني مغلق مضغوط وقابل للتوسيع، ويستخدم بشكل أساسي لإمداد الطاقة الحلقي وإمداد الطاقة الطرفي، كما أنه مناسب للتركيب في محطات فرعية مُصنّعة مسبقًا.
ظروف العمل
درجة الحرارة المحيطة: الحد الأعلى +40 درجة مئوية، الحد الأدنى -25 درجة مئوية؛
الارتفاع: لا يتجاوز 2000 متر؛
الرطوبة النسبية: متوسط اليوم لا يتجاوز 95٪؛ متوسط الشهر لا يتجاوز 90٪؛
البيئة المحيطة: يجب ألا يكون الهواء المحيط ملوثًا بشكل ملحوظ بالغازات المسببة للتآكل، أو الغازات القابلة للاشتعال، أو بخار الماء؛
لا توجد اهتزازات شديدة متكررة.
المعلمات التقنية الكهربائية لـ XGN15-12/24
| المشروع |
المعامل |
| التردد المقدر |
12KV/24kv |
| التيار المقدر لوحدة قاطع الدائرة |
50Hz |
| أقصى تيار قصر دائرة لوحدة قاطع الدائرة |
630A، 1250A |
| الدائرة الرئيسية، حلقة التأريض تيار الذروة المقدر المقاوم |
40kA/s |
| الدائرة الرئيسية، حلقة التأريض تيار إغلاق قصر الدائرة المقدر |
50kA/80kA |
| الجهد المقدر |
50kA/80kA |
| عدد مرات الفصل الكامل |
30pcs |
| تيار قصر الدائرة المقدر |
20kA، 25kA، 31.5kA، 40kA |
| العمر الميكانيكي |
2000pcs/10000pcs |
المعلمات التقنية الكهربائية لوحدة عداد حلقة SF6
| المشروع |
المعامل |
| الجهد المقدر |
12 كيلوفولت / 24 كيلوفولت |
| التردد المقدر |
50Hz |
| التيار المقدر للناقل الرئيسي / أقصى تيار مقدر للفيوز |
630A، 125A |
| التيار المقدر المقاوم لفترة قصيرة للدائرة الرئيسية ودائرة التأريض |
20kA/s، 3kA/s |
| تيار الذروة المقدر المقاوم للدائرة الرئيسية ودائرة التأريض |
50kA |
| تيار إغلاق قصر الدائرة المقدر للدائرة الرئيسية ودائرة التأريض |
50kA |
| عدد مرات فصل مفتاح الحمل عند السعة الكاملة |
100 قطعة (مرة) |
| تيار الفصل المقدر للحلقة المغلقة |
630A |
| التيار المقدر للنقل |
1750A |
| العمر الميكانيكي |
2000 قطعة (مرة) |
| جهد مقاومة تردد الطاقة لمدة دقيقة واحدة (قيمة الذروة) بالنسبة لبعضها البعض، إلى الأرض / العزل |
42 كيلوفولت / 48 كيلوفولت، 65 كيلوفولت / 79 كيلوفولت |
| جهد مقاومة النبضة الصاعقة (قيمة الذروة) بين الأطوار، إلى الأرض / مسافة العزل |
75 كيلوفولت / 85 كيلوفولت، 125 كيلوفولت / 145 كيلوفولت |
| مقاومة تردد الطاقة لمدة دقيقة واحدة للدائرة الثانوية |
2kV |
| درجة الحماية |
IP3X |
| تيار فصل الفيوز |
31.5kA، 40kA |

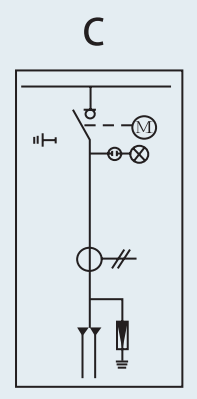

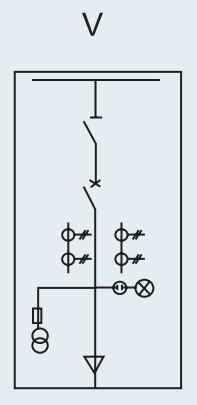

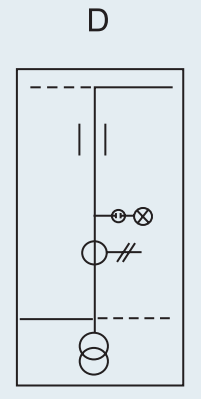

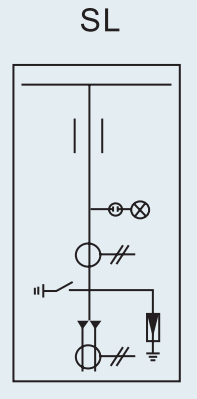

الوحدات الوظيفية لمفتاح شبكة الحلقة XGN15-12/24
| خزانة المدخل |
خزانة المغذي |
خزانة ربط الحافلات |
خزانة التقسيم |
خزانة الرفع |
مقصورة قياس الطاقة الكهربائية |
خزانة مفتاح قاطع الدائرة |
|
|
|
|
|
|
|
|

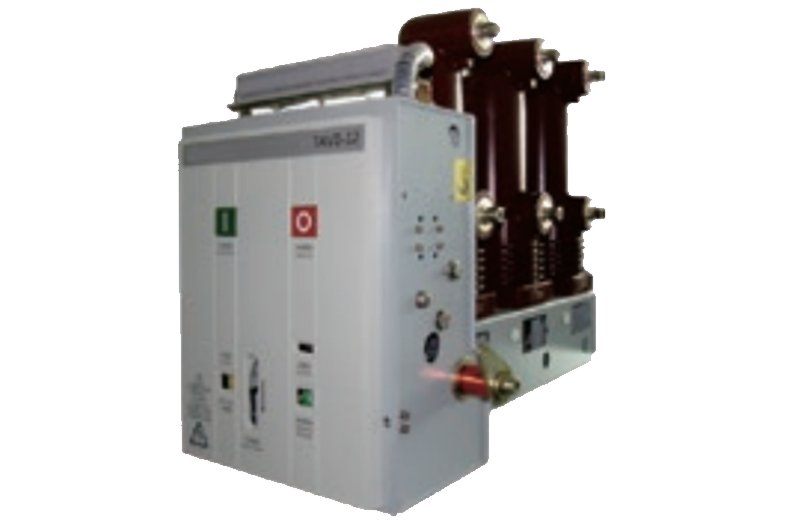

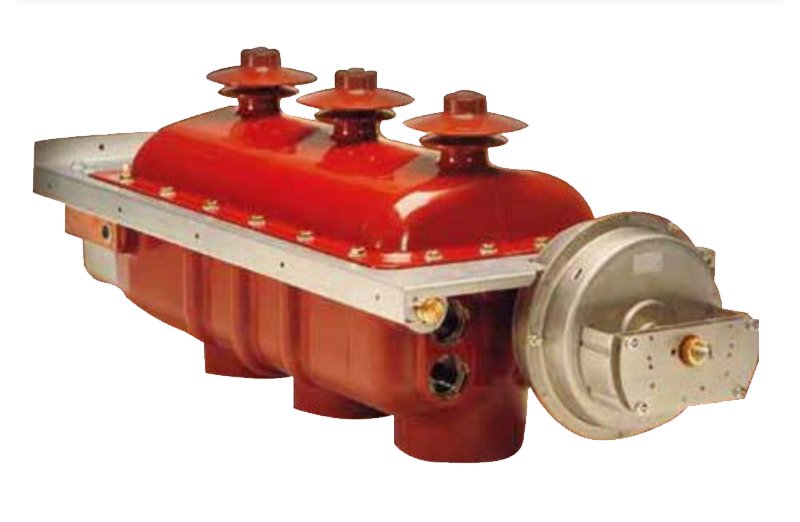

الأنواع الرئيسية للمكونات الأولية المستخدمة في التبديل
| مفتاح حمل FLN36 SF6 |
مفتاح حمل سلسلة FLN38 |
|
|
|
| قواطع دوائر فراغية سلسلة TAV2 |
قاطع دائرة فراغية سلسلة TAV1C |
|
|
|
| قواطع دوائر فراغية سلسلة Schneider EV12S |
قواطع دوائر فراغية سلسلة ABB VD4 |
|
|
|

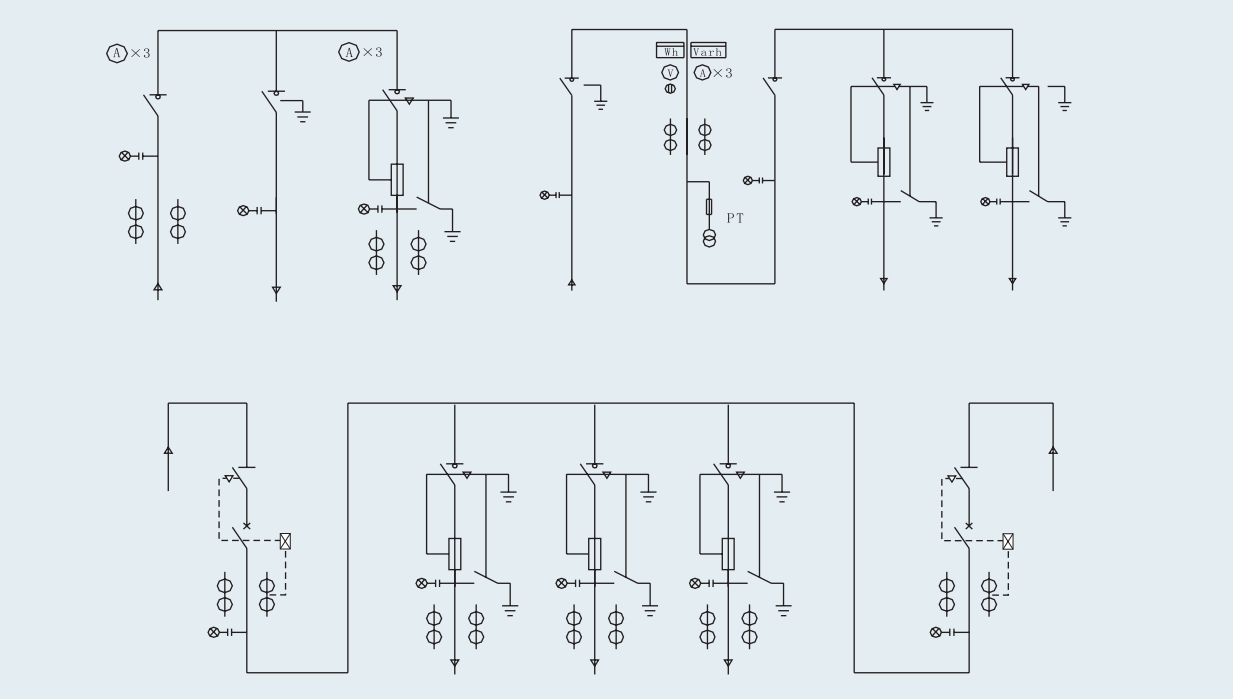

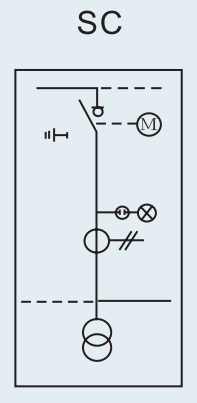

البرنامج النموذجي لمفتاح XGN15-12/24

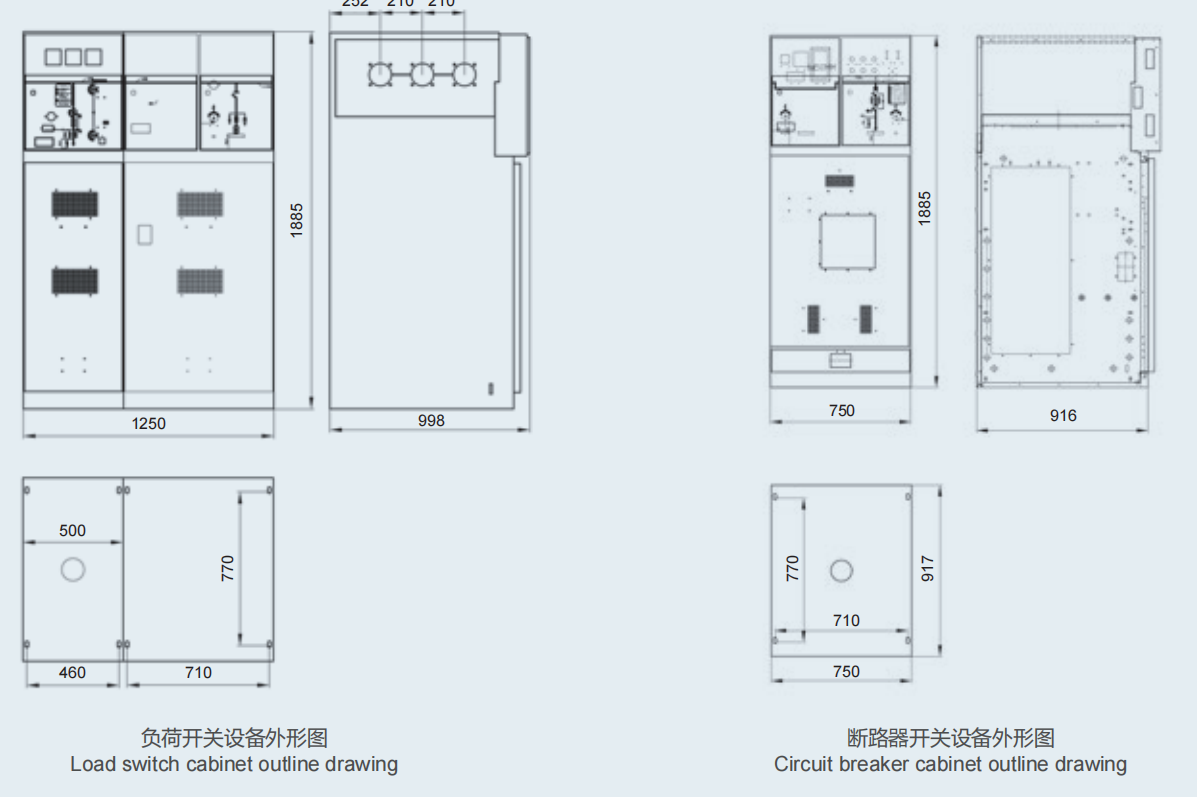

الشكل والحجم (مم)
الكلمات الرئيسية
مفتاح توزيع رئيسي من النوع AC مع حلقة مغلقة معدنية لوحدة XGN15-12/24
隐藏域元素占位
الفئة الفرعية
اتصل بنا
- 产品描述
-
- إسم المنتج: مفتاح توزيع رئيسي من النوع AC مع حلقة مغلقة معدنية لوحدة XGN15-12/24
وحدة رئيسية حلقية معدنية مغلقة من نوع HXGN-12/24 (SF6) (المشار إليها فيما يلي باسم الوحدة الرئيسية الحلقية)
نظرة عامة
وحدة التوصيل الحلقي المعدنية المغلقة من نوع HXGN-12/24 (SF6) (المشار إليها فيما يلي باسم وحدة التوصيل الحلقي) هي جيل جديد من معدات الكهرباء عالية الجهد صممتها الشركة بشكل مستقل وطورتها، وذلك بالاستناد إلى تقنيات أجنبية متقدمة وبما يتوافق مع متطلبات كهرباء الريف وتجديد شبكة المدن في الصين. وتتوافق جميع مؤشرات الأداء الفني مع معايير IEC62271-200:2003 و GB3906.
تعتمد وحدة التوصيل الحلقي مفتاحًا رئيسيًا وآلية تشغيل ومكونات من نوع ABB الأصلي HAD/US SF6. ويُثبَّت جسم التبديل بعد معالجته بواسطة ماكينات CNC، ليصل إلى مستوى حماية IP3X، ويتضمن أقفالًا ميكانيكية موثوقة ووظائف مضادة للتشغيل الخاطئ. يتميز هذا المنتج بميزات هامة مثل صغر الحجم، وخفة الوزن، والمظهر الجذاب، وسهولة التشغيل، وطول عمر الخدمة، والمعلمات العالية، وعدم التلوث، وانخفاض الصيانة.
تناسب وحدة التوصيل الحلقي المعدنية المغلقة من نوع HXGN-12/24 (SF6) شبكات الطاقة التي تعمل بتردد 50 هرتز، وجهد 12/24 كيلوفولت، وتستخدم لاستقبال وتوزيع الطاقة الكهربائية. والمفتاح الرئيسي داخل التبديل هو مفتاح SF6.
مفتاح التبديل المعدني الثابت من النوع الصندوقي XGN15-12/24 (VS1) (المشار إليه فيما يلي باسم وحدة التوصيل الحلقي) هو مجموعة كاملة من معدات التوزيع لأنظمة إمداد الطاقة ثلاثية الطور ذات تردد 50 هرتز وجهد 12/24 كيلوفولت. يستخدم التبديل بشكل أساسي قواطع دوائر فراغية عالية الجهد داخلية، ويتم عزل التبديل بالكامل بالهواء. ويمكن تطبيقه على نطاق واسع في إنشاء وتجديد شبكات الطاقة الحضرية، وهو مناسب لأنظمة توزيع الطاقة في المؤسسات الصناعية والتعدينية، والمباني الشاهقة، والمجتمعات السكنية، والمستشفيات، والمدارس، والمتنزهات، إلخ، لغرض استقبال وتوزيع الطاقة الكهربائية. وهو مناسب لأتمتة توزيع الطاقة، وهو تبديل معدني مغلق مضغوط وقابل للتوسيع، ويستخدم بشكل أساسي لإمداد الطاقة الحلقي وإمداد الطاقة الطرفي، كما أنه مناسب للتركيب في محطات فرعية مُصنّعة مسبقًا.
ظروف العمل
درجة الحرارة المحيطة: الحد الأعلى +40 درجة مئوية، الحد الأدنى -25 درجة مئوية؛
الارتفاع: لا يتجاوز 2000 متر؛
الرطوبة النسبية: متوسط اليوم لا يتجاوز 95٪؛ متوسط الشهر لا يتجاوز 90٪؛
البيئة المحيطة: يجب ألا يكون الهواء المحيط ملوثًا بشكل ملحوظ بالغازات المسببة للتآكل، أو الغازات القابلة للاشتعال، أو بخار الماء؛
لا توجد اهتزازات شديدة متكررة.
المعلمات التقنية الكهربائية لـ XGN15-12/24
المشروع
المعامل
التردد المقدر
12KV/24kv
التيار المقدر لوحدة قاطع الدائرة
50Hz
أقصى تيار قصر دائرة لوحدة قاطع الدائرة
630A، 1250A
الدائرة الرئيسية، حلقة التأريض تيار الذروة المقدر المقاوم
40kA/s
الدائرة الرئيسية، حلقة التأريض تيار إغلاق قصر الدائرة المقدر
50kA/80kA
الجهد المقدر
50kA/80kA
عدد مرات الفصل الكامل
30pcs
تيار قصر الدائرة المقدر
20kA، 25kA، 31.5kA، 40kA
العمر الميكانيكي
2000pcs/10000pcs
المعلمات التقنية الكهربائية لوحدة عداد حلقة SF6
المشروع
المعامل
الجهد المقدر
12 كيلوفولت / 24 كيلوفولت
التردد المقدر
50Hz
التيار المقدر للناقل الرئيسي / أقصى تيار مقدر للفيوز
630A، 125A
التيار المقدر المقاوم لفترة قصيرة للدائرة الرئيسية ودائرة التأريض
20kA/s، 3kA/s
تيار الذروة المقدر المقاوم للدائرة الرئيسية ودائرة التأريض
50kA
تيار إغلاق قصر الدائرة المقدر للدائرة الرئيسية ودائرة التأريض
50kA
عدد مرات فصل مفتاح الحمل عند السعة الكاملة
100 قطعة (مرة)
تيار الفصل المقدر للحلقة المغلقة
630A
التيار المقدر للنقل
1750A
العمر الميكانيكي
2000 قطعة (مرة)
جهد مقاومة تردد الطاقة لمدة دقيقة واحدة (قيمة الذروة) بالنسبة لبعضها البعض، إلى الأرض / العزل
42 كيلوفولت / 48 كيلوفولت، 65 كيلوفولت / 79 كيلوفولت
جهد مقاومة النبضة الصاعقة (قيمة الذروة) بين الأطوار، إلى الأرض / مسافة العزل
75 كيلوفولت / 85 كيلوفولت، 125 كيلوفولت / 145 كيلوفولت
مقاومة تردد الطاقة لمدة دقيقة واحدة للدائرة الثانوية
2kV
درجة الحماية
IP3X
تيار فصل الفيوز
31.5kA، 40kA
الوحدات الوظيفية لمفتاح شبكة الحلقة XGN15-12/24
خزانة المدخل
خزانة المغذي
خزانة ربط الحافلات
خزانة التقسيم
خزانة الرفع
مقصورة قياس الطاقة الكهربائية
خزانة مفتاح قاطع الدائرة
الأنواع الرئيسية للمكونات الأولية المستخدمة في التبديل
مفتاح حمل FLN36 SF6
مفتاح حمل سلسلة FLN38
قواطع دوائر فراغية سلسلة TAV2
قاطع دائرة فراغية سلسلة TAV1C
قواطع دوائر فراغية سلسلة Schneider EV12S
قواطع دوائر فراغية سلسلة ABB VD4
البرنامج النموذجي لمفتاح XGN15-12/24
الشكل والحجم (مم)
